Arti Kode Sekring Mobil Lengkap Berdasarkan Warna & Angka

Memahami arti kode sekring mobil menjadi hal yang krusial bagi setiap pemilik kendaraan. Dengan mengetahui makna kode yang tertera pada sekring, Anda dapat melakukan pengecekan, penggantian, atau perawatan sistem kelistrikan dengan lebih tepat. Kesalahan memilih sekring, misalnya menggunakan ampere yang tidak sesuai, dapat meningkatkan risiko kerusakan komponen listrik bahkan memicu masalah keselamatan.

Artikel ini disusun untuk membantu Anda memahami kode sekring mobil. Simak penjelasan selengkapnya berikut ini.

Apa Itu Sekring Mobil dan Mengapa Kodenya Sangat Penting?

Sekring mobil adalah komponen pengaman yang berfungsi memutus aliran listrik saat terjadi arus berlebih. Meski berukuran kecil, sekring berperan penting dalam melindungi sistem kelistrikan dan komponen sensitif seperti ECU, motor listrik, dan sistem pencahayaan.

Kode sekring baik berupa angka ampere, warna, maupun penanda fungsi sirkuit menunjukkan batas kemampuan sekring dalam menahan arus listrik. Penggunaan sekring dengan kode yang tidak sesuai dapat mengurangi fungsi perlindungan dan berpotensi menimbulkan masalah kelistrikan. Karena itu, memahami arti kode sekring mobil membantu pemilik kendaraan melakukan pengecekan dan penggantian sekring dengan lebih aman dan tepat.

Arti Kode Sekring Mobil Berdasarkan Angka

Dalam sistem kelistrikan kendaraan, arti kode sekring mobil berdasarkan angka menunjukkan nilai ampere (A) atau kapasitas arus listrik maksimum yang dapat ditahan sekring sebelum terputus.

Semakin besar nilai amperenya, semakin besar pula beban listrik yang bisa dilindungi. Oleh karena itu, setiap komponen mobil sudah dipasangkan sekring dengan angka tertentu sesuai kebutuhan dayanya.

Contoh Arti Kode Sekring Mobil Berdasarkan Angka

• 10A (10 Ampere): Biasanya digunakan untuk beban ringan seperti lampu sein, lampu interior, dan aksesori kecil.
• 15A (15 Ampere): Umum dipakai pada sistem kelistrikan menengah, seperti audio mobil, soket charger, atau sistem kontrol tertentu.
• 30A atau lebih: Digunakan untuk sistem utama yang membutuhkan daya besar, seperti kipas radiator, AC, dan power window.
• Dengan memahami arti kode sekring mobil berdasarkan angka, Anda dapat memastikan sistem kelistrikan bekerja aman, stabil, dan sesuai standar pabrikan.

Baca juga: Arti Lampu Indikator pada Mobil yang Wajib Diketahui Pengemudi

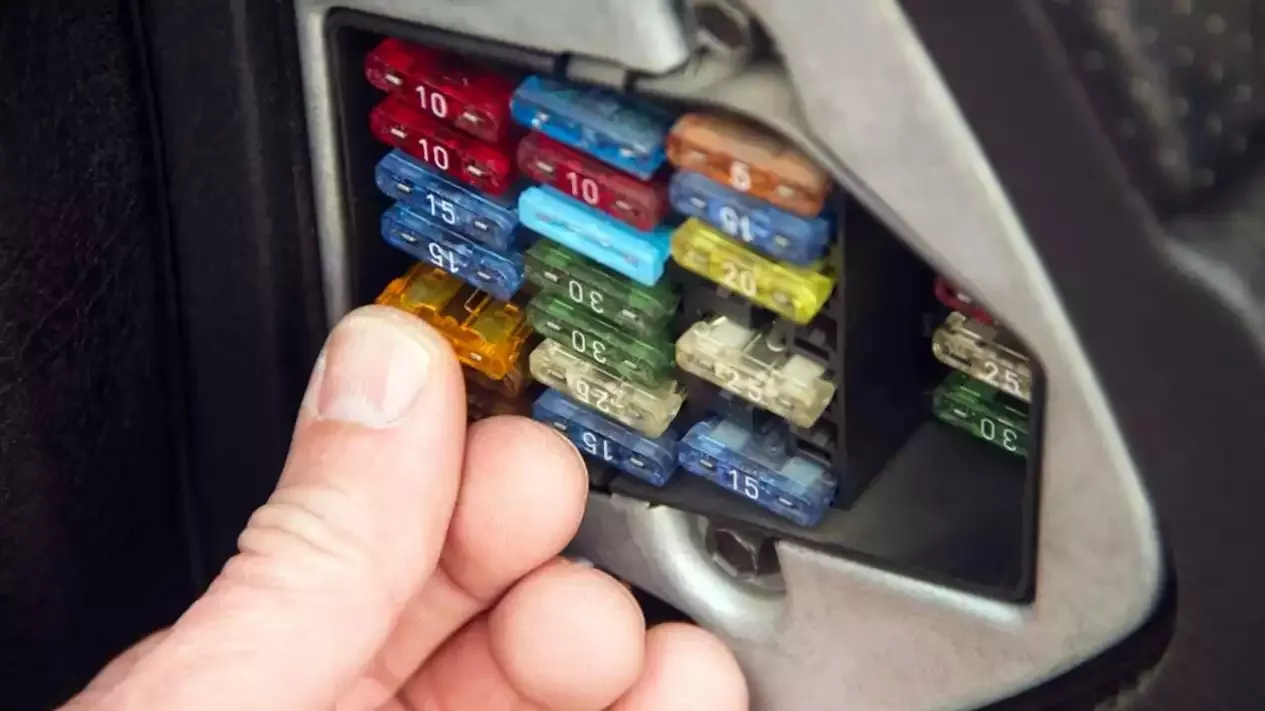

Arti Kode Sekring Mobil Berdasarkan Warna

Selain angka amper, arti kode sekring mobil juga dapat dikenali melalui warna sekring. Warna berfungsi sebagai penanda visual cepat untuk menunjukkan kapasitas arus listrik (ampere) yang mampu dialirkan oleh sekring tersebut. Sistem warna ini mengikuti standar internasional, sehingga memudahkan teknisi maupun pemilik kendaraan dalam mengidentifikasi sekring tanpa harus selalu membaca angka kecil pada bodinya.

Dengan memahami kode warna sekring mobil, Anda dapat lebih cepat mengetahui apakah sekring yang terpasang sudah sesuai dengan kebutuhan sistem kelistrikan kendaraan atau tidak. Kesalahan memilih warna (dan ampere) berisiko menyebabkan sekring mudah putus atau bahkan gagal melindungi komponen listrik.

Berikut adalah panduan umum arti warna sekring mobil berdasarkan kapasitas arusnya:

• Hitam: 1 A
• Abu-abu: 2 A
• Ungu: 3 A
• Coklat: 5 A
• Coklat muda: 7,5 A
• Merah: 10 A
• Biru: 15 A
• Kuning: 20 A
• Putih / Bening: 25 A
• Hijau: 30 A
• Oranye: 40 A

Catatan: Standar warna ini umumnya berlaku untuk sekring tipe blade (pipih) yang paling banyak digunakan pada mobil modern. Namun, selalu pastikan kesesuaian dengan standar pabrikan kendaraan Anda.

Arti Kode Sekring Mobil di Bagian Kabin

Sumber: www.viva.co.id

Pada area kabin mobil, terdapat sejumlah sekring dengan kode huruf tertentu yang masing-masing berfungsi melindungi sistem kelistrikan berbeda. Perlu diperhatikan bahwa kode huruf ini merupakan penanda fungsi sirkuit yang tercantum pada diagram boks sekring atau buku manual kendaraan, bukan tertulis pada badan sekring itu sendiri.

• 🔲 Power (Power Window): Sekring dengan kode Power berfungsi untuk mengoperasikan power window. Umumnya menggunakan kapasitas arus sekitar 30 Ampere.
• ❄️ HTR SUB: Kode ini berkaitan dengan sistem AC serta sistem injeksi bahan bakar, baik tipe sequential maupun multiport, dengan kapasitas 7,5 Ampere.
• 🔑 IG1 / BACK: Digunakan untuk mendukung sistem kelistrikan utama seperti AC, starter, meter, dan lampu hazard, dengan arus 7,5 Ampere.
• ⚙️ ECU IG1: Sekring ini mengatur suplai listrik ke electric power steering, ABS, serta SRS airbag, dan biasanya menggunakan 7,5 Ampere.
• 📊 ECU IG2: Berhubungan dengan meter kendaraan, transmisi otomatis, dan shift lock control, dengan kapasitas arus 10 Ampere.
• 🌫️ DEF: Digunakan untuk defogger kaca belakang, dengan arus listrik sekitar 20 Ampere.
• 🚪 KD/L (Door Lock): Sekring ini berfungsi untuk sistem penguncian pintu mobil, dengan kapasitas 15 Ampere.
• 🚨HAZARD: Berkaitan dengan lampu sein dan lampu darurat, menggunakan arus 10 Ampere.
• 🔌 CIG: Digunakan untuk power outlet atau soket pemantik, dengan kapasitas 15 Ampere.
• 🎵 ACC: Mendukung komponen seperti kaca spion elektrik, shift lock, dan sistem audio, dengan arus 10 Ampere.
• 🔄 ST (Starter): Sekring untuk starter kendaraan serta sistem injeksi bahan bakar, dengan kapasitas 7,5 Ampere.
• 🌫️➡️ FR-FOG RH: Digunakan untuk lampu kabut depan kanan, dengan arus 7,5 Ampere.
• 🌫️⬅️ FR-FOG LH: Berfungsi untuk lampu kabut depan kiri, juga menggunakan 7,5 Ampere.

Arti Kode Sekring Mobil di Bagian Mesin

Selain di kabin, sekring juga ditempatkan di ruang mesin untuk melindungi sistem utama kendaraan. Berikut beberapa kode sekring yang umum dijumpai di bagian mesin:

• 💡➡️ H-LP RH: Sekring ini mengontrol lampu utama (headlamp) sisi kanan, dengan kapasitas arus 10 Ampere.
• 💡⬅️ H-LP LH: Digunakan untuk lampu utama sisi kiri, juga dengan arus 10 Ampere.
• ⛽⚙️ EFI : Sekring yang terhubung dengan sistem injeksi bahan bakar dan pompa bensin, dengan kapasitas 15 Ampere.

Catatan: Konfigurasi kode dan nilai ampere dapat berbeda tergantung merek dan tipe kendaraan.

Baca juga: Tekanan Angin Ban Mobil Ring: 14, 15, 16, 17, 18, Cek di Sini!

Cara Cek Sekring Mobil

1. Matikan mesin dan pastikan kontak dalam posisi off.
2. Temukan boks sekring (biasanya di bawah dashboard atau di ruang mesin).
3. Lihat diagram sekring pada tutup boks untuk mengetahui posisi sekring.
4. Lepaskan sekring yang ingin diperiksa menggunakan penjepit sekring.
5. Periksa kondisi sekring: Jika kawat putus atau menghitam maka sekring rusak dan jika kawat utuh maka sekring masih baik
6. Jika rusak, ganti dengan sekring warna dan angka ampere yang sama.
7. Pasang kembali sekring dan tutup boks sekring dengan rapi.

Memahami arti kode sekring mobil merupakan hal penting bagi setiap pemilik kendaraan. Sekring berfungsi sebagai pengaman sistem kelistrikan, sehingga dengan mengetahui letak, kode, dan fungsinya, pemilik mobil dapat lebih cepat mengenali potensi gangguan listrik serta mencegah kerusakan yang lebih besar pada komponen kendaraan.
